ViscoScope® Inline Viskosimeter VA-100

  • Inline Viskosimeter
  • Viskositätsmessung
  • Prozess Viskosimeter
  • F-01-01-01

ViscoScope® VA100

die Premiummarke unter den Prozess-Viskosimetern

MARIMEX ®

Inline Viskosimeter - unsere Leidenschaft

130
max. Prozesstemperatur °C
64
max. Prozessdruck in bar
65
IP Schutzklasse
1000
Kabellänge in Meter

Produktvorteile

  • keine Wartungskosten
  • einfache Bedienung
  • Prozessdokumentation
  • verbesserte Qualität
  • langlebiges Instrument
  • Optimierung der Produktion

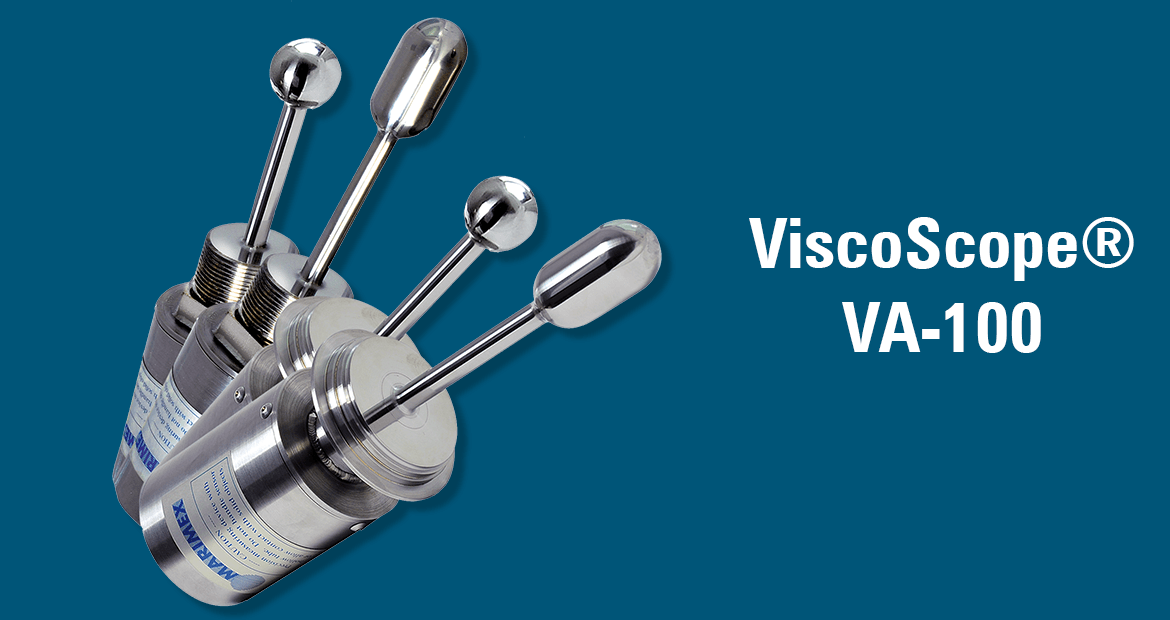

Inline Viskositätssensor VA-100

Die ViscoScope® Sensoren sind aus hochwertigem, erstklassigem Edelstahl gefertigt und überzeugen durch ihre intelligente, robuste Konstruktion. Alle prozessberührenden Teile sind komplett verschweisst. Bewegliche Teile nutzen sich nicht ab und es entstehen keine Leckagen, die das Innere des Sensorgehäuses beschädigen. In jedem ViscoScope® Viskosimeter befindet sich ein im Messfühler integriertes Pt100. Der VA-100 Sensor zur Viskositätsmessung wird serienmässig gefertigt uns ist mit zwei Messfühler-Ausführungen in einer Temperaturklasse sowie drei verschiedenen Prozessverbindungen verfügbar.

Bilder und technische Zeichnungen

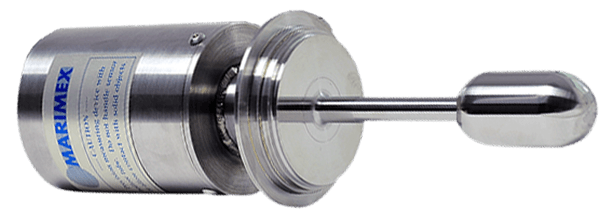

ViscoScope VA100 Viskositätssenor

  • Bauform: Zylinder
ViscoScope Viscosimeter VA 100

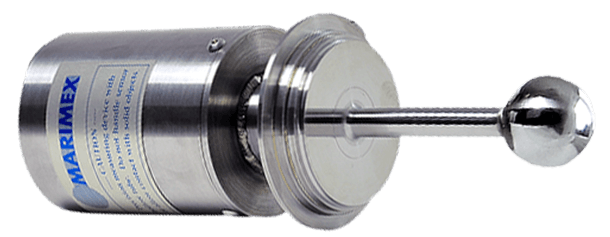

ViscoScope VA100 Viskositätssenor

  • Bauform: Kugel
ViscoScope Viscosimeter VA-100

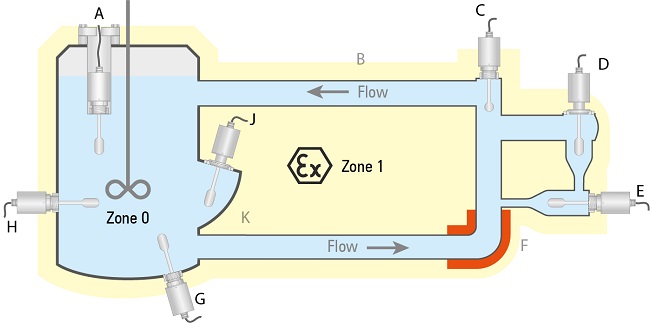

Einbaulagen

  • Einbaulage: lageunabhängig
viscosimeter einbaulage viscoscope

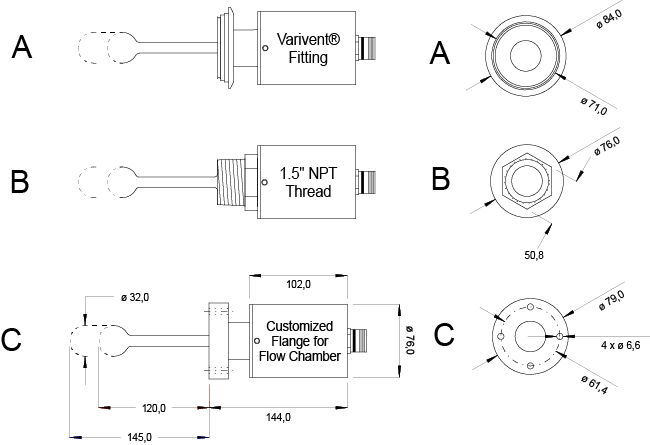

technische Maßzeichnung

Viskometer VA-300 technische Zeichnung

Technische Daten

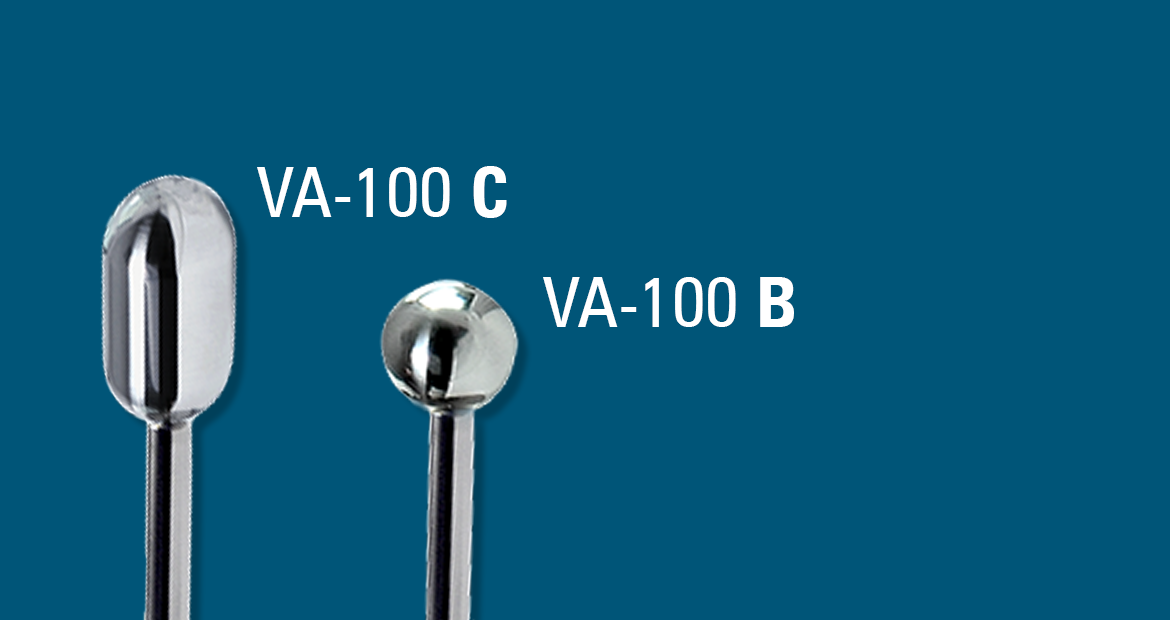

Sensortyp
Zylinder (VA-100C) | Kugel (VA-100B)
Messbereich (in mPa·s x g/cm³)
0,1 - 2.500 (VA-100C) | 10 - 25.000 (VA-100B)
Abmessungen Messfühler
Ø 32 x 145 mm (VA-100C) | Ø 32 x 120 mm (VA-100B)
Material
1.4571 / 1.4404 (316Ti / 316L)
Schutzart nach IP Klasse
IP65
Prozesstemperatur
von -10°C … +130°C | (integriertes Pt100 im Messfühler)
Prozessdruck
Vakuum bis 64 bar, je nach Fitting
Prozessverbindungen
NPT-Gewinde | M48 | Varivent® | Tri-Clamp
Einbaulage
Behälter | Tank | Rohrleitung | Durchflusszelle | Einbau ist lageunabhängig
Kabellänge Sensor - Transmitter
Max. 1.000 Meter
Fließgeschwindigkeit
bis zu 5 m / sek, je nach Installation
Reproduzierbarkeit
± 0,3% oder ± 1 Digit | ± 0,5% oder ± 1 Digit
Ex-Zulassung
II 1/2G Ex ia IIC T6...T3 Ga/Gb | (optional)

Anwendungs- und Einsatzgebiete

  • Teig- und Backwaren
  • Shampoo, Duschgels, Zahnpasta
  • Cremes, Lotionen
  • Gelatine, Tinkturen
  • Asphalt, Bitumen
  • Pipelines
  • Polymere (PET, PE, PC, PA6, PIB, PS, PMMA u.a.)
  • Suspensionen, Dispersionen, Emulsionen
  • Kleb- und Dichtstoffe
  • Schokolade, Zucker, Fondant
  • Pektin, Collagen, Gelatine
  • Kondensmilch, Käse, Quark

Dokumente

Datenblatt VA-100

Download

Allgemeine Daten

Download

ViscoScope VA-100 Sensor zur Inline-Viskositätsmessung

Sie suchen ein zuverlässiges, wartungsfreies inline Viskosimeter, um Ihren Produktionsprozess zu optimieren? Wir haben die Lösung für Sie! Mit dem ViscoScope® Prozess-Viskosimeter messen Sie die Parameter Viskosität und Temperatur in Echtzeit.
Das inline Viskosimeter ist sowohl für kontinuierliche als auch für Batch-Prozesse geeignet.

  • In kontinuierlichen Prozessen wird die Viskosität permanent überwacht. Dies ermöglicht z. B. ein optimales Dosieren von Lösemitteln bei offenen Beschichtungsanlagen, das Regeln der Mediumtemperatur zwecks Erhalt einer konstanten Viskosität (Kleberauftrag) oder die Bestimmung der Molmassenverteilung.
  • Batch-Applikationen sind oftmals Misch- oder Reaktionsprozesse, bei denen der Viskositätsverlauf oder das Erreichen einer definierten Zielviskosität von entscheidender Bedeutung ist (Homogeniserung oder Stoppen einer Reaktion).

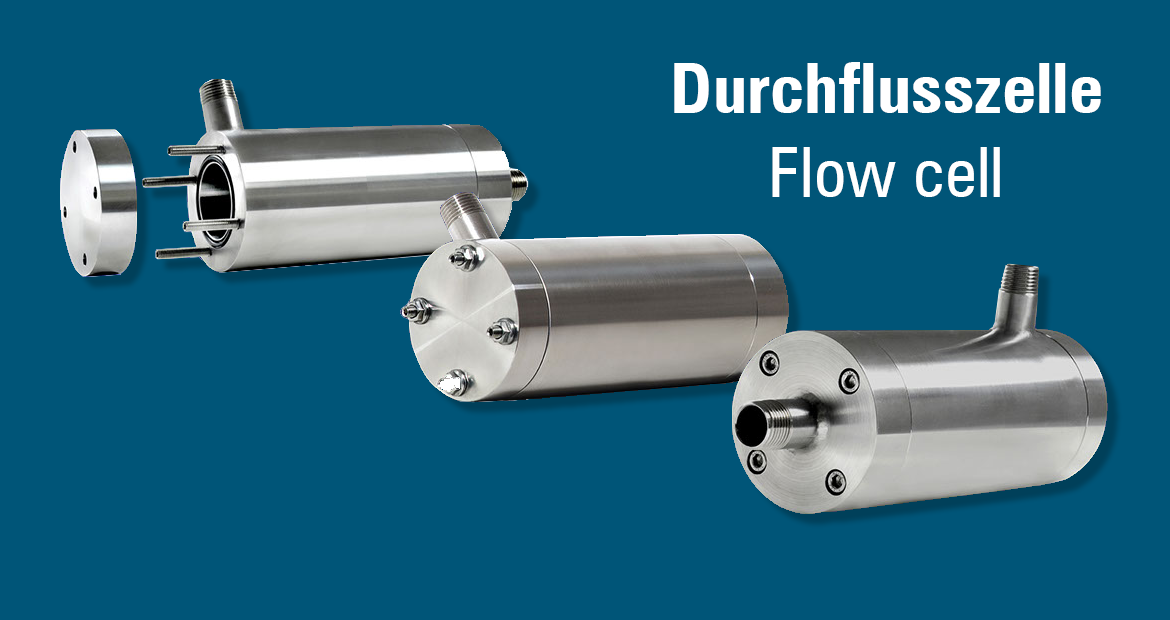

Das modulare Prozess-Viskosimeter ist von einfachen Standardinstallationen bis zu äusserst individuellen Einbausituationen in praktisch allen industriellen Bereichen einsetzbar. Wer keine Möglichkeit hat, den Transmitter mit einem Prozessleitsystem zu verbinden und das Prozess-Viskosimeter als stand-alone System nutzt, kann die Daten mit der Software ViscoView® aufzeichnen. Rohradapter, Durchflusszellen, Schutzhülsen und Tauchrohre sowie Protokoll- und Schnittstellenkonverter runden unser Portfolio ab.

Die hochwertigen, aus erstklassigem Edelstahl gefertigten ViscoScope® Sensoren überzeugen durch ihre intelligente, robuste Konstruktion. Alle prozessberührenden Teile sind komplett verschweisst, so können sich keine bewegliche Teile abnutzen oder Leckagen auftreten, die das Innere des Sensorgehäuses beschädigen.
Da auch die Temperatur einen wesentlichen Einfluss auf die Viskosität hat, befindet sich in jedem ViscoScope® Viskosimeter ein im Messfühler integriertes Pt100.

Mit anderen Worten:
Zeitgleich und an einer Stelle werden Viskosität und Temperatur gemessen. Diese beiden Parameter sind für die Ermittlung einer temperaturkompensierten Viskosität unerlässlich.

Weitere Besonderheiten sind die CIP / SIP-Fähigkeit, Oberflächen Ra <0,2 µm, der totraumfreie Einbau oder die eigensichere Installation.

Der seriengefertigte Sensortyp VA-100 ist mit zwei Messfühlervarianten in einer Temperaturklasse und drei verschiedenen Prozessverbindungen kurzfristig erhältlich. Eine auftragsbezogene Fertigung des ViscoScope® VA-300 erlaubt viele Varianten und gewährleistet eine optimale Installation in neuen und bestehenden Anlagen. Mit dieser Variantenvielfalt des Sensordesigns können häufig Modifikationen an potenziellen Installationsorten vermieden oder mit geringem Aufwand angepasst werden.
