Transmitter VS-D250 und VS-4450

mit ViscoScope kompatible Transmitter

Marimex ®

Inline Viskosimeter - unsere Leidenschaft

130
Max. Prozess-Temperatur in °C
64
max. Druck in bar
65
Schutzart nach IP Klasse
1000
max. Kabellänge in Meter

Produktvorteile

  • werksseitig kalibriert und sofort messbereit.
  • Viskositätsbereiche über 4 Dekaden abgedeckt
  • analoge oder serielle Übertragung der Messdaten
  • kompatibel mit allen ViscoScope Inline Viscosimetern
  • konfigurierbares Display
  • zeitproportionale Regelung oder Alarme möglich

Transmitter für Viskositätssensoren

Höchstmögliche Flexibilität für eine optimale Auswahl des Messinstrumentes: Die Transmitter VS-D250 und VS-4450 sind mit allen ViscoScope®-Sensoren der Typen VA-100 und VA-300 kompatibel. Viskositätsbereiche werden durch die interne Auflösung von 16 Bit über vier Dekaden abgedeckt (z. B. 1 - 10.000 oder 10 - 100.000 usw.). Auch bei Messungen mit sehr geringem Viskositätsunterschied (Beispiel: Milch und Molke) arbeiten die Transmitter präzise. Beide Transmitter VS-4450 und VS-D250 sind mit einem frei konfigurierbaren Display ausgestattet. Die Übertragung der Mess- und Diagnosedaten an ein Prozessleitsystem erfolgt über analoge oder digitale Schnittstellen im Industriestandard. Der VS-4450 ist optional mit 2 SPDT-Relais erhältlich, die eine zeitproportionale Regelung oder Alarme ermöglichen. Das Modell VS-D250 ist für die Montage auf einer DIN-Hutschiene vorgesehen.

Bilder und technische Zeichnungen

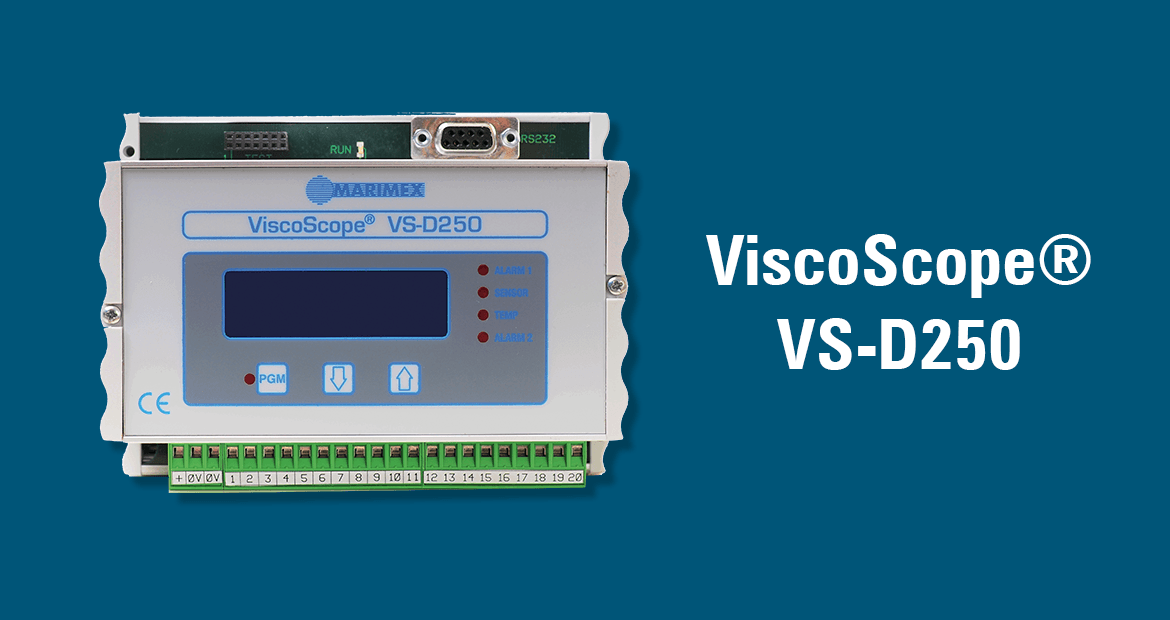

Transmitter VS-D250

  • Housing: DIN rail mounting
  • Display: 2 x 4-line
VS-D250 Transmitter Viskosimeter

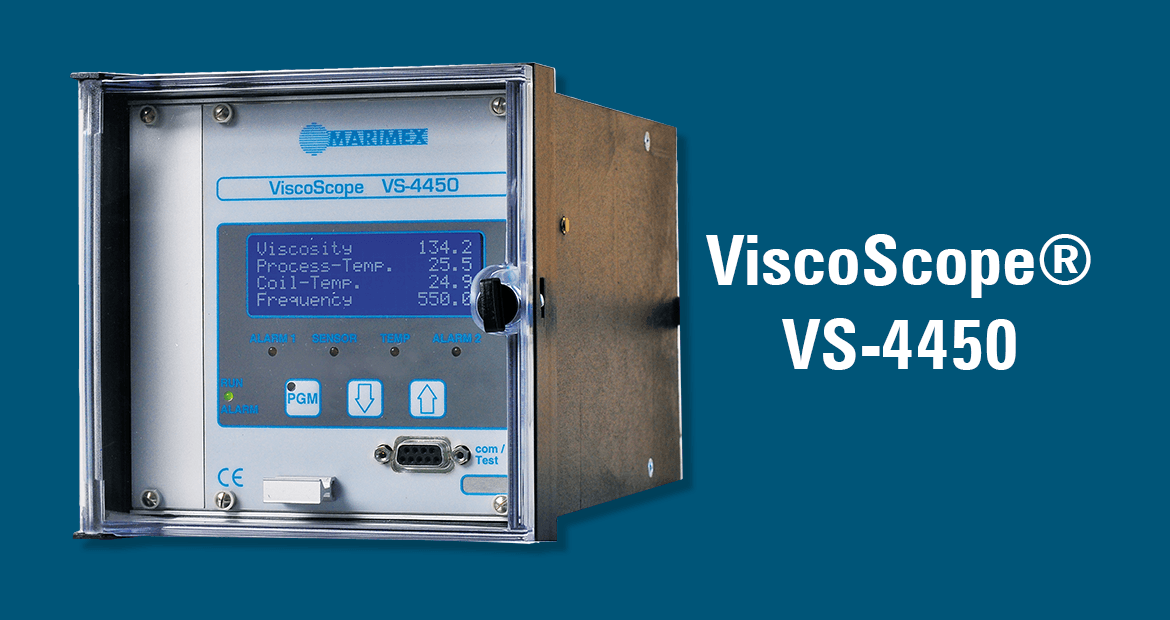

Transmitter VS-x450VS-x450 Transmitter

  • Mounting : wall or 19" rack
Transmitter VS-4450 Viskometer

technische Maßzeichnung

Viskometer VA-300 technische Zeichnung

technische Maßzeichnung

Viskometer VA-300 technische Zeichnung

Technische Daten

Messparameter
Viskosität | Prozess-Temperatur | Coil-Temperatur | Externer Eingang | Resonanzfrequenz
Berechenbare Parameter
Temperaturkompensation | Dynamische Viskosität | Kinematische Viskosität | Anwenderviskosität
Anzeige
4-zeilig alphanumerisch - 2 Seiten
Ausgänge
frontseitiger RS232 Ausgang | MODBUS RTU (Standard)
Ausgangskartensockel
4 (VS-4450) | 2 (VS-D250)
Externer Eingang
0/4… 20 mA oder 0/2… 10 VDC, z.B. für Dichte oder Druck
Transmitter Bedientasten
3 frontseitige Tasten
Filter
Gleitender Mittelwert (bis 200 Messwerte)
Alarm
Systemfunktion | Sensordiagnose | Coil-Temperatur | 2 einstellbare LED's
Stromversorgung
95… 250 VAC, 50… 60 Hz, 15 W24 VAC / VDC (VVS-4450) | 24 VDC, 12 W (VS-D250)
Abmessungen
19“-Standard: 3HE 21TE x 180 mm | L x B x H142 x 106 x 73 mm
Gehäuse
Schalttafelgehäuse 144 x 144 x 218 mm, IP42 | Wandgehäuse, IP65 | 19“ Rack, 3HE 84TE | Ex-d-Gehäuse | DIN-Schienen Gehäuse, IP4
Umgebungstemperatur
0°C bis 50°C

Inline Viskositätsmessung in

  • Beschichtungen
  • Farben und Lacke
  • Feinchemie
  • Kleb- und Dichtstoffe
  • Kunstharze
  • Papierbeschichtungen
  • Polymere (PET, PE, PC, PA6, PIB, PS, PMMA u.a.)
  • Polymerschmelzen (Fasern, Granulate)
  • Silikone
  • Suspensionen, Dispersionen, Emulsionen
  • Schwarzlauge
  • Zement

Dokumente und Downloads

Datenblatt VS-D250/VS4450

Download

Allgemeine Daten

Download

Transmitter zur Erfassung der Inline Viskosität

Die Transmitter VS-D250 und VS-4450 sind mit allen ViscoScope®-Sensoren der Typen VA-100 und VA-300 sowie deren Vorgängermodellen kompatibel. Das gewährleistet höchstmögliche Flexibilität für eine optimale Instrumentenauswahl und einen Austausch älterer Transmitter. Die interne Auflösung beträgt 16 Bit, sodass Viskositätsbereiche über 4 Dekaden hervorragend abgedeckt werden (z. B. 1 - 10.000 oder 10 - 100.000 usw.). Die Transmitter können auch für Messungen mit sehr geringem Viskositätsunterschied eingestellt werden (Beispiel: Milch und Molke). Beide Modelle sind mit einem frei konfigurierbaren Display ausgestattet. Die Übertragung der Mess- und Diagnosedaten an ein Prozessleitsystem erfolgt über analoge oder digitale Schnittstellen im Industriestandard. Der VS-4450 ist optional mit 2 SPDT-Relais erhältlich, die eine zeitproportionale Regelung oder Alarme ermöglichen. Im 19“ Standard konstruiert wird der Transmitter serienmässig im Schalttafelgehäuse ausgeliefert. Aber auch andere geeignete Gehäuse, z. B. 19“ Rack, Wand- oder Ex-d-Gehäuse sind möglich. Das Modell VS-D250 ist für die Montage auf einer DIN-Hutschiene vorgesehen. Mit einem Adapter ist eine Wandmontage als auch der Einbau in ein Wand- oder Ex-d-Gehäuse möglich.
